脈沖布袋除塵器說明書

　　　                脈沖布袋除塵器說明書

一、概述

　　脈沖布袋除塵器是我公司消化吸收同類產品 技術經改進后設計而成的小型布袋除塵器，該類除塵器是采用高壓(0.5~0.7MPa)大流量脈沖閥逐條濾袋噴吹清灰的技術，與國內其它單機相比，具有清灰動能大，清灰的 點。并且體積小，重量輕結構簡單緊湊、安裝容易、維護方便(外濾式)， 用于建材、冶金、礦山、煤炭、非金屬礦粉加工等行業的含塵氣體凈化處理系統，是環保除塵的理想設備。

　　二、構造及工作原理

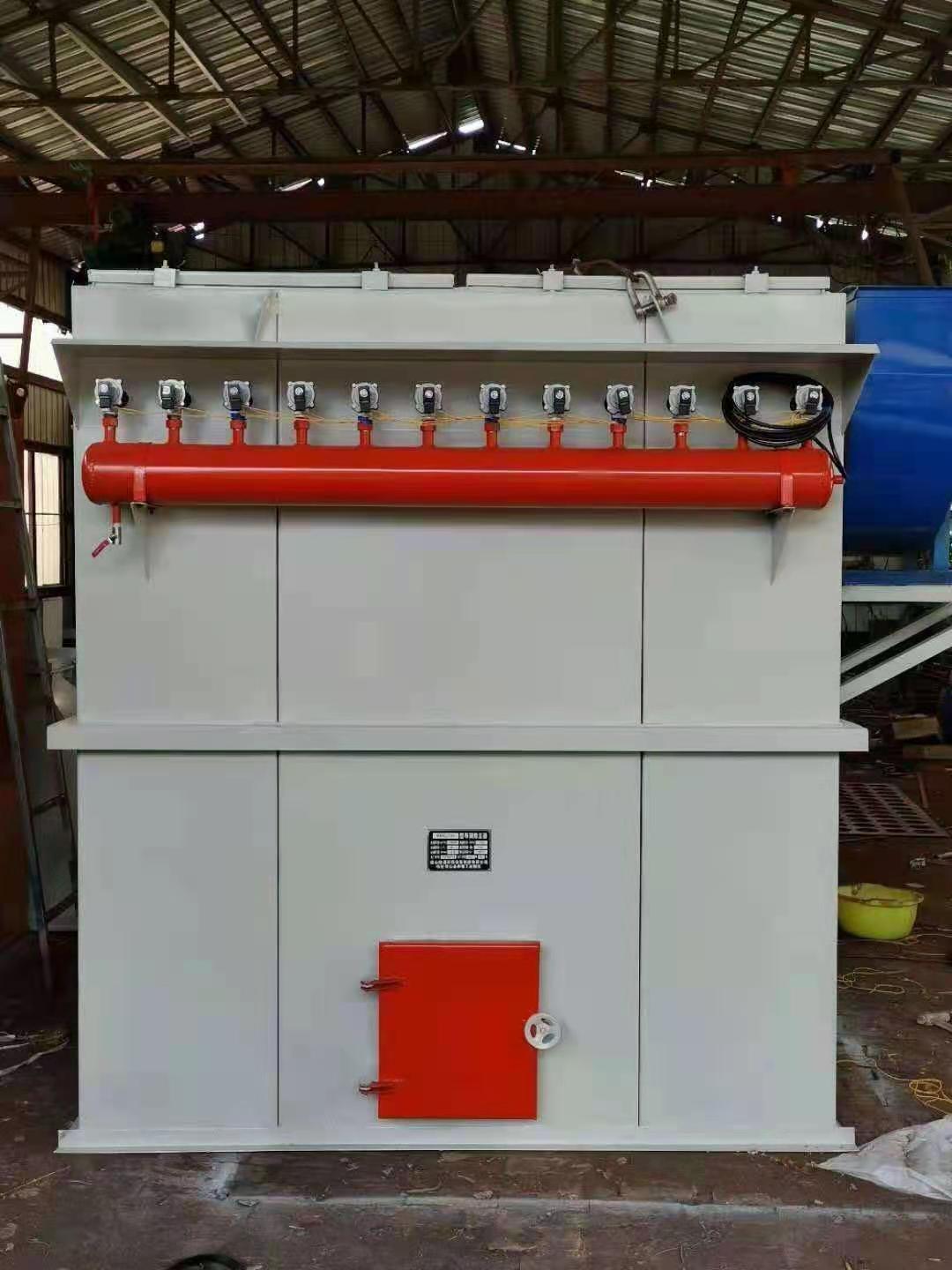

　　1、脈沖布袋除塵器結構

　　該設備主要有以下部分組成：

　　(1)箱體：包括袋室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門、箱體設計耐壓5000Pa。

　　(2)噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。

　　(3)進氣排灰部分有兩種形式：一種為標準帶灰斗式，另一種為敞開法蘭式。

　　2、工作原理

　　含塵氣體由進氣口進入灰斗或通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附再濾袋的外表面，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋除塵器能繼續工作，需定期濾袋上的粉塵。清灰是由程序控制器定時順序啟動脈沖閥，使氣包內壓縮空氣(0.5~0.7MPa)，由噴吹管孔眼噴出(稱一次風)通過文氏管誘導數倍于一次風的周圍空氣(稱二次風)進入濾袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。

　　三、選型

　　1、型號說明

　　該除塵器有32、48、64、80、96、112六種規格，其中每個規格分為兩種安裝形式，以滿足不同場合的使用要求.

　　2、選型參數及選型原則

　　(1)布袋除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的 數值，按略小于技術性能表中的數值為原則，其相對應的除塵器型號，即為所需要的收塵器型號.

　　(2)表中的耗氣量為工廠集中供氣時的情況，如單 使用空壓機時，表中的耗氣量要放大1.5倍。

　　(3)壓縮空氣耗量欄中，所提出的耗氣量為該型號設備的 耗氣量。

　　3、設備外形及基礎(見附圖)，我公司還可根據用戶場地情況設計符合用戶要求外形的除塵器。

　　　四、訂貨須知

　　我廠提供的產品不含除塵器三口(進氣口、排氣口、排灰口)以外的部分。如主排風機、非標管道、保溫材料、空氣壓縮機、輸送設備安裝及電線電纜等，如用戶需要，我廠可代為辦理。

　　1.供貨范圍

　　(1)除塵器本體一臺(套)

　　(2)除塵器濾袋一套(含骨架等)

　　(3)電氣控制柜一臺(套)

　　(4)鎖風裝置一臺(套)，B型設備不含其項

　　(5)壓氣系統元件一臺(套)

　　2.服務方式

　　(1)負責指導安裝，質量檢測和跟蹤，培訓崗位工人和相關技術人員。

　　(2)負責調試達標。

　　(3)建立長期服務網店，長期提供易損的配備件并隨時到廠為用戶解決相關問題，并提供相關技術咨詢。

　　(4)如我們樣本中的定型產品不能滿足工藝要求時，可根據用戶提出的要求，對收塵器進行 殊設計制造。

　　3.提供的資料

　　(1)提供除塵器安裝調試說明書

　　(2)提供除塵器使用說明書

　　(3)提供除塵器電控裝置接線圖

　　(4)提供產品合格證書
